主要特點
- 輕量化設計結構緊湊
- 能夠適用于各種焊接方法
- 操作控制設計人性化
- 能夠為用戶提供個性化的解決方案
- 多種結構形式可供選擇
- 完善的安全設計
- 系列化成熟完善的產品結構
?
?
主要技術參數
- 伸縮行程 : 1m/2m/3m
- 伸縮速度 : 120-1200 mm/min
- 升降行程 : 1m/2m/3m
- 升降速度 : 1000 mm/min
- 結構形式: 固定式 / 固定帶回轉 / 移動帶回轉
- 橫臂前端最大承載重量 : 100 kg
- 立柱回轉角度: ±180 ° （手動）
?
?

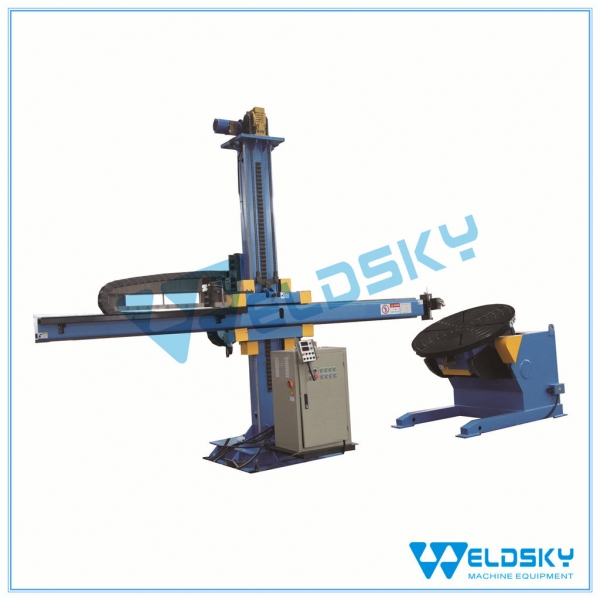

設備組成和描述
- 設備主要由立柱、橫臂、升降裝置、電控系統等組成。
- 設備立柱和橫臂均采用了長方形梁及雙軌式結構。
- 導向座安裝有V形導向輪，導向輪采用偏心輪結構，V形輪與導軌準確配合，能夠保證橫臂穩定運轉。
- 橫臂垂直升降傳動采用制動電機、蝸輪-蝸桿減速器實現橫臂升降，在立柱上下極限位置都設有限位開關。
- 橫臂水平運動是由電機經減速機驅動齒輪齒條實現的，在橫臂極限位置都設有限位開關，其速度采用變頻調速。
- 橫臂前端還分別安裝有焊槍調節機構，能實現焊槍上下、左右的十字調節，十字調節機構采用手動方式調節。
?
