主要特點
- 可靠的設計保障設備具有超重型的負載能力
- 能夠適用于各種焊接方法
- 操作控制設計人性化
- 能夠為用戶提供個性化的解決方案
- 能夠實現大型工件的自動焊接
- 多種結構形式可供選擇
- 完善的安全設計
- 系列化成熟完善的產品結構
?
?
主要技術參數
- 伸縮行程 : 2m - 13m
- 伸縮速度: 150-1500 mm/min
- 升降行程: 2m - 13m
- 升降速度: 1400 mm/min
- 結構形式: 固定式 / 固定帶回轉 / 移動帶回轉
- 橫臂前端最大承載重量: 500 kg
- 立柱回轉角度: ±180 ° （手動 / 電動）
- 臺車移動速度: 2500 mm/min
?
?

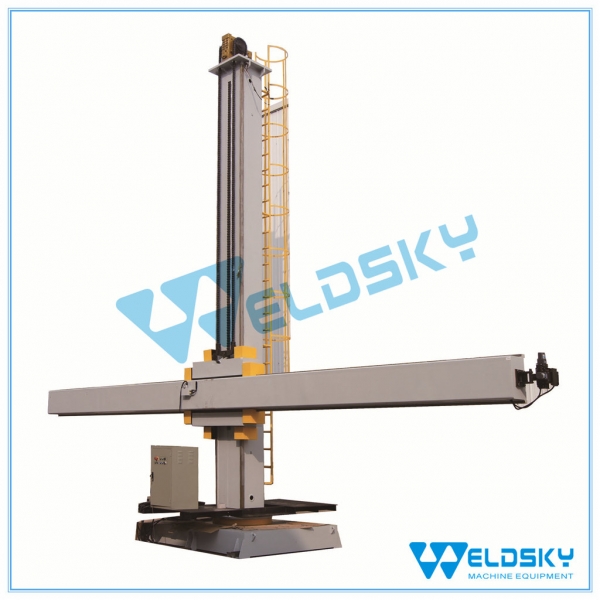

設備組成和描述
- 設備主要由立柱、橫臂、升降裝置、電控系統等組成。
- 設備立柱和橫臂均采用了長方形梁及雙軌式結構。
- 導向座安裝有8組導向輪，導向輪采用偏心軸式結構，能夠有效的調節滑輪與橫臂之間的間隙，能夠補償立柱和橫梁導軌磨損產生的間隙。
- 橫臂垂直升降傳動采用制動電機、蝸輪-蝸桿減速器和鏈輪、鏈條來實現橫臂升降，在立柱上下極限位置都設有限位開關。
- 橫臂水平運動是由電機經減速機驅動齒輪齒條實現的，在橫臂極限位置都設有限位開關，其速度采用變頻調速。
- 橫臂前端還分別安裝有焊槍調節機構，能實現焊槍上下、左右的十字調節，十字調節機構采用手動方式調節。
?
